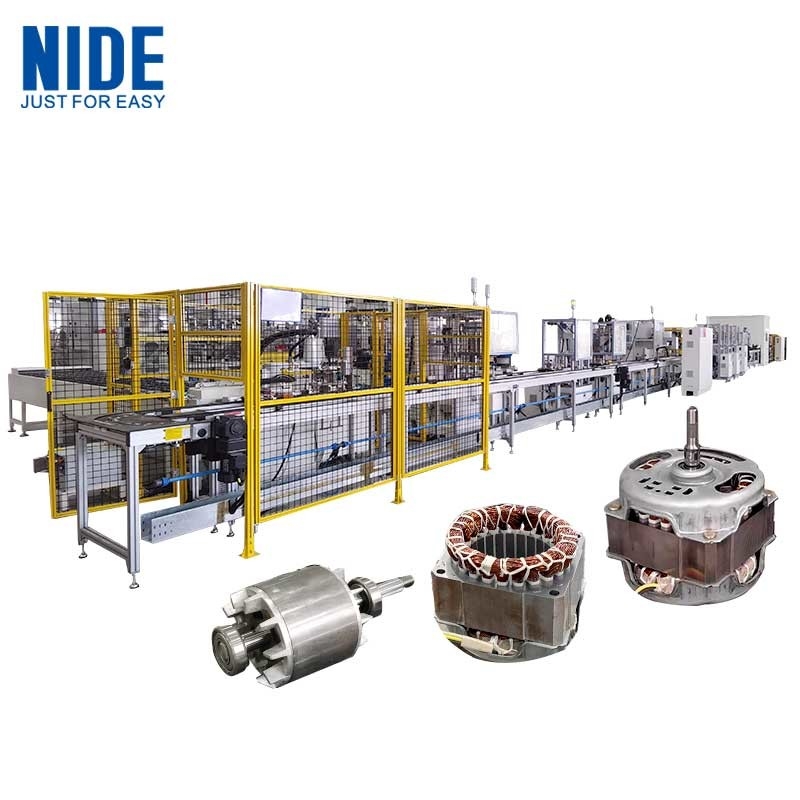

자동 세척기 모터 스테터 및 로터 조립 라인

자동 인덕션 모터 조립 라인은 주로 두 부분으로 구성됩니다. 스테터 생산 라인과 로터 생산 라인이라고합니다. 그것은 자동으로 로터를 조립합니다.스테터와 모터 부품 모두, 그것은 빠르고 효율적이고 쉽게 설정, 사용자 친화적 인 프로그래밍 및 도구 유연성을 특징으로합니다.

적용

이 자동 모터 조립 라인은 세탁기 모터, 팬 모터 등 다양한 유형의 인덕션 모터 조립에 적합합니다.

이 모터 스테터와 로터 생산 라인에 필요한 작업자는 다른 기계 또는 라인보다 훨씬 적습니다. 노동력의 감소는 생산성에 영향을 미치지 않습니다. 낮은 노동 비용으로,그리고 높은 생산성, 이 스테터 라인은 모터 제조업체의 경쟁력을 향상시킵니다.

모터 조립 라인의 기술적 매개 변수

이 자동 모터 제조 생산 라인은 여러 기계로 구성됩니다.

1. 아래 껍질 조립

아래 껍질 을 싣고, 기름 을 붓고, 재료를 트레이 에 놓는다.

2물결 세척기 조립

자동으로 파동 가스켓을 분리, 자동으로 단일 및 이중 시트를 식별; 자동으로 하층 껍질에 파동 가스켓을 조립.

3스테타터 조립 및 웨브 세척기 시험

조작자는 스테터 케이스에 파동 패드가 있는지 확인하고 스테터를 스테터 케이스에 누릅니다.

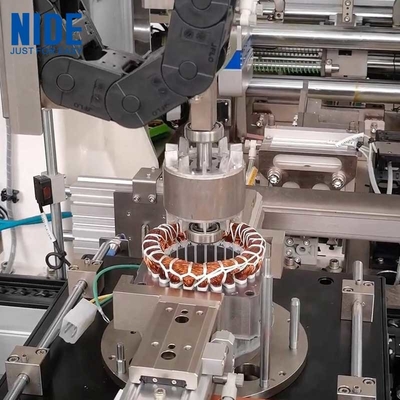

4로터 조립

로터 코어와 샤프트를 부착하고 로터 샤프트를 철 코어에 눌러 로터에 서클립을 설치하고 로터의 양쪽 끝의 베어를 눌러그리고 스타토르에 로터 조립을 조립

5- 톱니 클립

로터 E형 서클립 배열

6. 상부 껍질 조립

상층 껍질을 로딩하고, 기름을 부착하고, 뒤집고, 스테터 조립에 조립합니다.

7. 니트 조립

오퍼레이터는 모터에 모터 액세서리를 설치하고, 오퍼레이터는 스테터에 니트를 설치합니다.

8- 니트 압축

자동으로 리베트를 리베트 하려면 세르보 전력을 사용 하 고, 리베팅 과정 동안 압력 및 이동을 모니터링 합니다.

9공기 간격 감지

모터 로터와 스테터 사이의 조립 간격을 감지

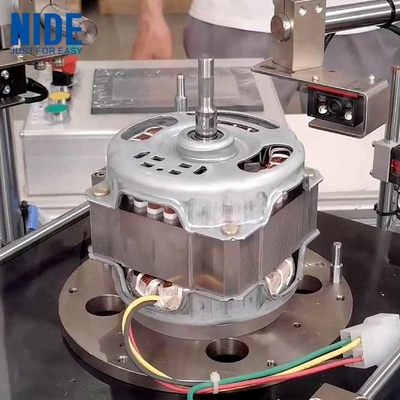

10기능 탐지

기능 테스트 장치 (시험 내용: 단열 저항 테스트, 고전압 테스트, 급상압 테스트, 전압 감소 테스트, 명소 전압 테스트)

11표기 및 탐지

팔레트는 들어서고 회전하고, 자동으로 벗겨지는 라벨을 붙이고, 자동으로 라벨을 꺼내서 모터의 대응 표면에 붙입니다.

12자동 배하

완성된 모터는 로봇에 의해 자동으로 팔레트에 배하됩니다.

자동 세척기 모터 스테터와 로터 조립 라인 비디오

우리의 완전 자동 모터 조립 라인은 다양한 유형의 인덕션 모터 조립, BLDC 모터 조립, 보편 전기 모터 및 DC 모터 조립에 적합합니다.로터를 자동으로 조립할 수 있습니다.그것은 세탁기 모터, 팬 모터, BLDC 모터, DD 모터, 전기 자전거 모터, 전기 차량 모터, 허브 모터,DD BLDC 세탁기 모터, 압축기 모터, 진공 청소기 모터, 전기 도구 모터, 와이퍼 모터, 믹서 모터, RO 펌프 모터, NEMA 모터, DC 모터 등.

Nide는 다양한 유형의 모터를 다루는 모터 생산 기술에 대한 턴키 서비스와 기술 컨설팅을 제공할 수 있습니다.우리는 모든 품질과 생산 요구 사항을 충족시키기 위해 맞춤형 및 혁신적인 솔루션을 달성 할 수 있습니다, 자동차 생산을 용이하게 하는 것을 목표로 합니다.

우리의 완전 자동 모터 조립 라인은 다양한 유형의 인덕션 모터 조립, BLDC 모터 조립, 보편 전기 모터 및 DC 모터 조립에 적합합니다.로터를 자동으로 조립할 수 있습니다.그것은 세탁기 모터, 팬 모터, BLDC 모터, DD 모터, 전기 자전거 모터, 전기 차량 모터, 허브 모터,DD BLDC 세탁기 모터, 압축기 모터, 진공 청소기 모터, 전력 도구 모터, 와이퍼 모터, 믹서 모터, RO 펌프 모터, NEMA 모터, DC 모터 등.사용자 친화적 인 프로그래밍 및 도구 유연성.
