| 원래 장소: | 중국 |
| 브랜드 이름: | NIDE |
| 인증: | CE |
| 모델 번호: | ND-R2SW02B |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | US$8,000.00-300,000.00 |
| 포장 세부 사항: | 해상 운송에 적합한 나무 케이스 |
| 배달 시간: | 65일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 연간 120 세트 |
| 제품명: | BLDC 고정자 장갑판 바늘 감기 기계 | 색상: | 맞춤형 |
|---|---|---|---|
| 유형: | 오토매틱 | 용도: | BLDC 모터 외부 전기자 로터 |
| 회전자 ID: | 20-80mm | 로터 오드: | 50-120mm |
| 능률: | 120 RPM | 와인딩 스테이션: | 2 |
| 강조하다: | 팬 와인딩 머신,자동 모터 와인딩 머신 |
||
브러시리스 모터용 380V 자동 BLDC 고정자 전기자 바늘 코일 권선 기계 모터 로터 바늘 와인더
(1) 기계 유도:
이 브러시리스 모터 바늘 권선기는 BLDC 외부 전기자 고정자 코일 권선용으로 설계되었습니다. 스테오터 코일 와인더는 이중 위치 바늘형 외부 권선 설계를 채택합니다. 고객은 자동 권선, 다중 와이어 권선, 자동 인덱싱, 자동 스패닝, 권선 속도 등과 같은 필요에 따라 매개변수를 설정할 수 있습니다. 각 작업 사이클은 2개의 BLDC 로터를 동시에 감습니다. 작동이 간단하고 생산 효율성이 높습니다.
(2) 기술적인 매개변수:
| 제품 이름: | BLDC 고정자 전기자 코일 권선기/니들 와인더 |
| 유형: | 오토매틱 |
| BLDC 전기자 ID: | 20-80mm (다른 사양은 특별히 설계될 수 있음) |
| BLDC 전기자 OD: | 50-120mm(다른 사양은 특별히 설계될 수 있음) |
| BLDC 뼈대 스택 길이: |
10-80mm(표준 스트로크) 100-200mm(긴 스트로크, 특별 맞춤화) |
| 와이어 직경: | 0.5-1.5mm(다른 사양은 특별히 설계될 수 있음) |
| 적용 가능한 극 수: | 다극성 |
| 모터 권선 방식 : | 바늘 감기 |
| 권선 스테이션 : | 둘 |
| 스핀들 속도: | 0--300RPM (조정가능) |
| 서보 메커니즘: |
4.4KW 인덱싱 모터 2개 브레이크가 있는 3KW 권선 모터 1개 750W 정도 2개의 배선 모터 |
| 전압: | 380V/50HZ 삼상 사선식 |
| 기압: | 0.5--1Mpa |
| 힘: | 20KW |
| 차원: | 1200*1360*1800mm (길이 * 너비 * 높이) 와이어 랙은 포함되지 않습니다. |
| 무게: | 600kg |
(3) 신청:
모터 로터 바늘 권취기는 HM, 의료 장비, 가전 제품 및 전기 자동차와 같은 많은 분야에서 브러시리스 모터의 외부 고정자 권선에 적합합니다.
(4) 기능과 특성:
1. 모터 바늘 권선기는 다극 BLDC 전기자 코일 권선에 적합합니다. 수동 로딩 및 언로딩, 자동 클램핑, 와인딩 및 전단.
2. 프레임은 두꺼운 4080 알루미늄 프로파일을 채택하고 테이블 플레이트는 주철을 채택하여 진동을 흡수하며 고속으로 감을 때에도 진동이 매우 작습니다.
3. 툴링 및 고정 부품은 하향 위치 지정 모드, 안정적인 위치 지정 및 안정적인 조임을 채택합니다.
4. 와이어 클램핑 및 와이어 절단, 라인 부품 구조 콤팩트, 와이어 클램핑 및 와이어 절단이 한 번에 완료됩니다.
5. HMI를 통해 다양한 고정자 및 권선 매개변수를 신속하게 전환하여 다양한 고정자 요구 사항에 적응할 수 있습니다.
6. 툴링의 신속한 교체; (숙련된 경우 20분)
7. 전체 알루미늄 합금 보호
8. PLC 제어, 오류 표시
9. 와이어 견고성은 적당하며 부상도 없고 파손도 없습니다.
10. 제품의 염도 테스트는 1분에 10mA 이내에서 진행됩니다.
11. 장비 안전 지수: CE 표준과 일치합니다.
12. 효율성: 120rev/min.
13. 비트: 5분 / BLDC 로터.
14. 소음: 60-70 데시벨 이하.
(5)그림 쇼

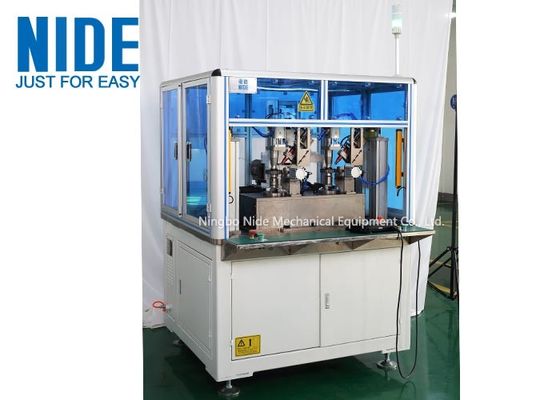

1.BLDC 고정자 바늘 감기 기계

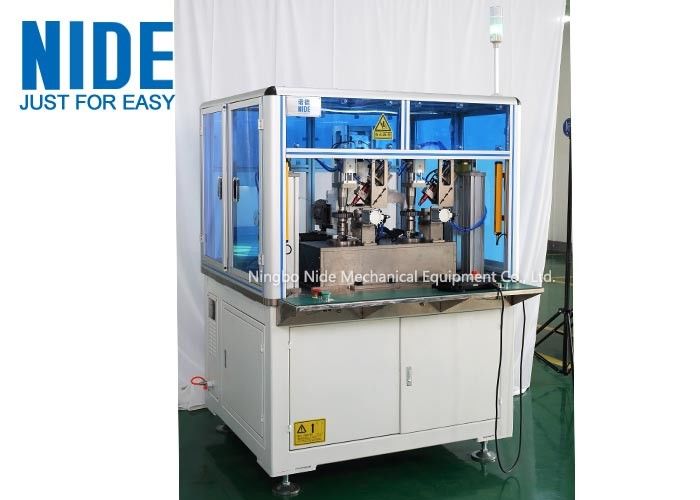

2. BLDC 고정자 바늘 권취기
