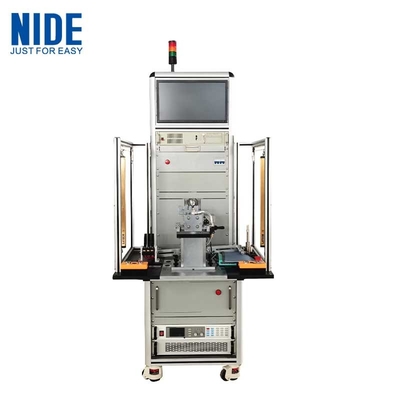

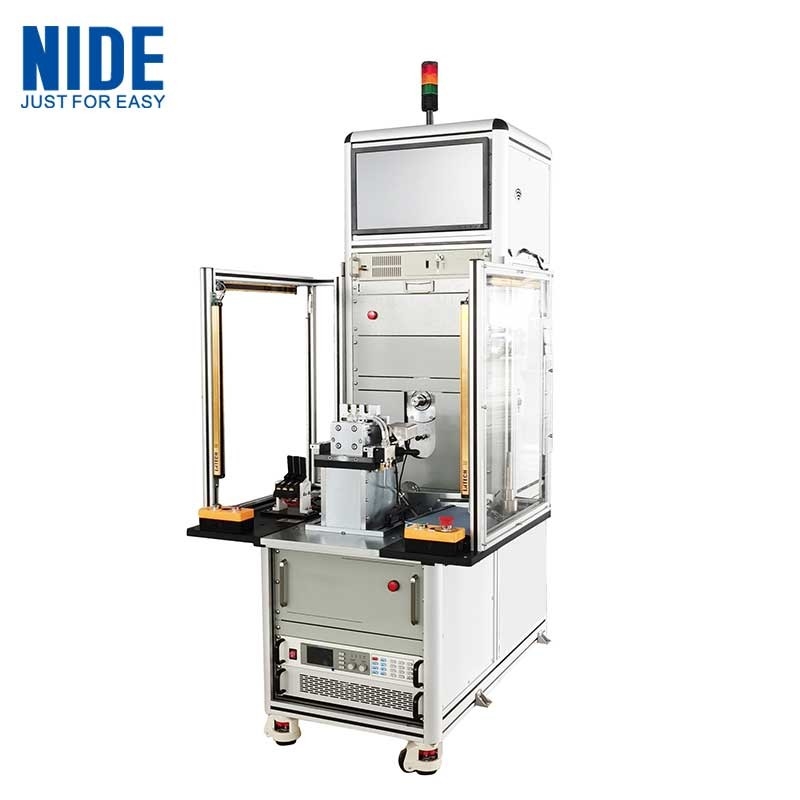

자동 BLDC 휠 허브 모터 테스트 머신

I. 모터 무부하 테스트 기계

테스트 특징:

1다이렉트릭 강도 시험 (Hi-pot)

1.1 출력 전압 설정 범위/정확성:AC200~3000V ±2%*설정값+10V

1.2 파동 전류 측정 범위/정확성:0.10~20.00mA ±2%*디스플레이 값+0.05mA

1.3 전산전시 경보 범위 상단계:0.10~20.00mA; 하위 제한:00.00 ∼ 20.00mA

1.4 시험 시간 범위/해상도:0.5999.9s 0.1s/단계

1.5 아크 감지: 레벨 1~9 (최고의 감수성)

2방열 저항 테스트

2.1 출력 전압 설정 범위/정확성: DC500V/1000V ±2%*설정값+10V

2.2 단열 저항 측정 범위:1500MΩ±3%*디스플레이 값+0.5MΩ

2.3 단열 저항 경보 설정 범위: 상한계:0~500MΩ;하한계:~500MΩ

2.4 시험 시간 범위/해상도: 0.5999.9s 0.1s/단계

3전압 테스트:

3.1 출력 전압 설정 범위: 500~3000V±3%*디스플레이 값+8V

3.2 파형 비교 프로젝트: 면적 차이, 다른 면적, 코로나, 단계 위치

4DC 저저항성 시험:

4.1 측정 범위/정확성:0.01Ω?? 20KΩ ±0.3%*디스플레이 값+3자리, 온도 보상 설정이 가능합니다

4.2 시험 시간 범위/해상도:0.3~300초 1초/단계

II. 모터 로드 테스트 기계:

테스트 시스템

1테스트 파라미터:

RPM, 토크, 출력 전력, 전압, 전류, 입력 전력, 콘덴시터 전압, 전력 요인, 주파수, 효율성, 방 온도 및 회전

2출력 측정:

2.1 RPM 측정:

00.01~999.99회로,1000.1rpm~9999.9rpm, 10000rpm~40000rpm 정확도는 ±0.1% F.S. 이상

2.2 토크 측정:

10mNm~200mNm, 정확도: 0.5%F.S.;

300mNm~500Nm, 정확도는 ±0.2% F.S.보다 좋습니다.

2.3 출력 전력 측정:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W, 정확도는 ±0.2% F.S.보다 좋습니다.

2.4 회전 측정: CW, CCW, STALL

3주요 기능:

3.1 성능 테스트: 수동/자동/정지점 테스트. 시험 RPM, 토크, 출력 전력, 전압, 전류, 입력 전력, 콘덴서 전압, 전력 인자, 주파수, 효율성방 온도 및 회전;

3.2 배달 전 테스트: 토크, RPM, 전류, 출력 전력 중 하나를 고정하고 다른 항목을 비교하여 OK/NG를 판단합니다.

3.3 수명시험: 15단계 로드 및 고정값 및 고정시간 테스트를 갖는다.

4IPC 구성:

4.1 케이스: 메모리 4GB, 하드 디스크:120GB

4.2 모니터: 19인치

5기본 동작

외부 배선;

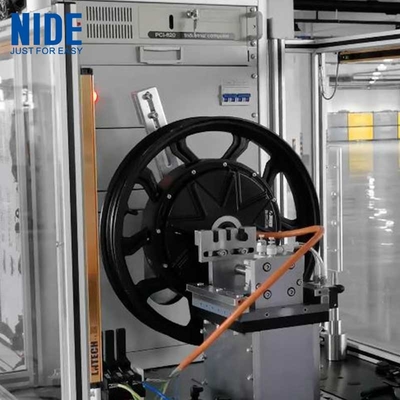

펌프에 모터를 부착하고, 모터 위치를 조정하여 모터 샤프트와 다이내모터 샤프트를 연결합니다.

모터 전원 케이블을 동전 전원 출력으로 연결

테스트 페이지 (만 참조)

휠 허브 모터 조립 라인 ∙ 전기 자전거 스쿠터 모터 제조 비디오

Nide는 제공 할 수 있습니다다른 자동 모터 조립 라인, 다양한 유형의 인덕션 모터 조립, BLDC 모터 조립, 보편 전기 모터 및 DC 모터 조립에 적합합니다.로터를 자동으로 조립할 수 있습니다.그것은 세탁기 모터, 팬 모터, BLDC 모터, DD 모터, 전기 자전거 모터, 전기 차량 모터, 허브 모터,DD BLDC 세탁기 모터, 압축기 모터, 진공 청소기 모터, 전력 도구 모터, 와이퍼 모터, 믹서 모터, RO 펌프 모터, NEMA 모터, DC 모터, 등사용자 친화적 인 프로그래밍 및 도구 유연성.

좋은 서비스, 독특한 철학, 전문 팀과 신뢰할 수 있는 품질로, 우리는 점차적으로 전 세계 고객의 신뢰를 얻습니다.우리는 50개 이상의 국가에 직접 또는 간접적으로 제품을 공급합니다.고객 중 많은 사람들은 세계적으로 유명한 회사입니다.
