| 원래 장소: | 중국 |
| 브랜드 이름: | NIDE |
| 인증: | none |
| 모델 번호: | ND-S2W01D |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 해상 운송에 적합한 나무 케이스 |
| 배달 시간: | 45일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 연간 600 세트 |
| 프로우드럭션 이름: | 자동 모터 스테이터 와인딩 머신 | 적용: | 스테퍼 모터 스테이터 코일 권선 |
|---|---|---|---|
| 권선 방법: | 바늘 와인딩 | 색상: | 맞춤형 |
| 종류: | 완전 자동 | 와인딩 스테이션: | 2 |
| 전압: | 380v | 무게: | 약 500Kg |
| 강조하다: | 변압기 권선기,고정자 코일 권선기 |
||
자동 스텝 모터 와일딩 머신/스롯 스테터 코일 와일더 머신, 브러시 없는 DC 모터 제조용
(1) 적용
이 자동 스테퍼 모터 스테터 와일딩 기계는 바늘 코일 와일링 기술을 채택, 산업, 항공, 정밀 측정 분야에서 전기 모터 제조에 적합합니다,의학적, 자동차 및 기타 분야, 예를 들어 추적 기기, 통신 및 레이더, 로봇, 전기 도구, 프린터, 디스크 드라이브, 전기 장난감, 와이퍼, 진동 페이저,로봇 팔 및 비디오 레코더.
(2) 소개와 특징:
1. 스테터 바늘 롤링 기계는 주로 BLDC 스테퍼 모터 스테터 코일 롤링에 사용됩니다.
2. 스테터 코일 윙 프로세스는 여러 탭을 실현 할 수 있습니다 (스크린 설정), 와이어 클램핑 및 와이어 절단, 라인 부분 구조 컴팩트, 와이어 클램핑 및 와이어 절단 한 번에 완료됩니다
3바늘 코일 롤링 방법을 채택, 각 액션 사이클은 생산 효율을 크게 향상시키는 2 개의 스테이터를 포장 할 수 있습니다.
4수동 로딩 및 배하, 자동 클램핑, 롤링 및 셰어링
5. stator 와일딩 과정에서, 수동 공급, 자동 클램핑 폼, 노동 강도를 줄이기.
6. 빠르게 폼의 다른 유형을 교체 할 수 있습니다; (완료하는 데 20 분에 경험)
7도구 및 고정 부품은 아래로 위치 모드, 안정적인 위치 및 신뢰할 수있는 긴장을 채택합니다.
8다른 스테터와 윙링 매개 변수는 다른 스테터의 요구 사항에 적응하기 위해 HMI를 통해 빠르게 전환 할 수 있습니다.
9알루미늄 합금 보호
10전기 제어, 설정 및 PLC에 의해 표시, 결함 표시 기능, 표시 및 세르보 모터는 안전하고 신뢰할 수 있습니다.
(3) 기술적 매개 변수:
| 제품 이름: | 오토 스테퍼 모터 와일딩 머신/스테터 바늘 스필 와일더 |
| 선 직경: | φ0.13·φ1.2mm |
| 스테이터 아이디: | φ25·φ60mm |
| 스테터 오드: | φ60·φ200mm |
| 스택 길이는: | 10-80mm (표준 도중) |
| 롤링 방법: | 바늘 코일 와일링 |
| 작업장: | 2 |
| 적용 가능한 스톨 번호: | 멀티 폴 |
| 세르보 메커니즘: | 1개의 3KW 인덱싱 모터; 브레이크와 함께 1개의 3KW 와이드 모터; 750W 및 2개의 와이어링 모터 |
| 스핀드 속도: | 0-260 RPM 조절 |
| 공기 압력: | 00.5-1MPa |
| 전력: | 10KW |
| 전압: | 380V/50HZ 3단계 4선 |
| 차원: | 1100*1300*1700mm |
| 무게: | 500kg |
다른 매개 변수와 함께 기계가 필요한 경우, 저희에게 연락하십시오, 우리는 고객의 필요에 따라 다른 기계를 공급 할 수 있습니다.

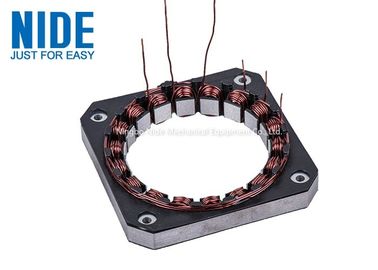

(4) 사진 쇼
