제품 상세 정보:
원래 장소: 중국
브랜드 이름: NIDE
인증: CE
모델 번호: ND-R2SW02B
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 해상 운송에 적합한 나무 케이스
배달 시간: 65일
지불 조건: L/C, T/T
공급 능력: 연간 120 세트
접촉
상세 제품 설명
상품명: BLDC 전기자 바늘 감기 기계 색상: 맞춤형
유형: 자동적 인 사용: BLDC 모터 외부 전기자 회전자
로터 ID: 20-80MM 로터 외경: 50-120MM
능률: 120rpm 권선 스테이션:
하이 라이트:

팬 와인딩 머신

,

자동 모터 와인딩 머신

브러시리스 모터 용 380V 자동 BLDC 전기자 니들 코일 권선기 모터 로터 니들 와인 더





(1) 기계 유도:

이 브러시리스 모터 니들 권선기는 BLDC 외부 전기자 회전자 코일 권선용으로 설계되었습니다.전기자 코일 와인 더는 이중 위치 바늘 형 외부 권선 설계를 채택합니다.고객은 자동 와인딩, 다중 와이어 와인딩, 자동 인덱싱, 자동 스패닝, 와인딩 속도 등과 같은 자신의 필요에 따라 매개변수를 설정할 수 있습니다.각 동작 주기는 동시에 2개의 BLDC 로터를 감습니다. 간단한 작동과 높은 생산 효율성.





(2) 기술적인 매개변수:

상품명: BLDC 전기자 회전자 코일 권선기/ 니들 와인더
유형: 자동적 인
BLDC 전기자 ID: 20-80mm (다른 사양은 특별히 설계될 수 있습니다)
BLDC 전기자 OD: 50-120mm(다른 사양은 특별히 설계될 수 있음)
BLDC 전기자 스택 길이:

10-80mm(표준 스트로크)

100-200mm(긴 스트로크, 특수 사용자 정의)

철사 직경: 0.5-1.5mm(다른 사양은 특별히 설계될 수 있음)
적용 가능한 극 번호: 다극
모터 감기 방법: 바늘 감기
권선 스테이션:
스핀들 속도: 0--300RPM(조정 가능)
서보 메커니즘:

2개의 4.4KW 인덱싱 모터

브레이크가 있는 3KW 권선 모터 1개

750W 정도의 배선 모터 2개

전압 : 380V/50HZ 삼상 4선식
기압: 0.5--1Mpa
힘: 20KW
치수: 1200*1360*1800mm (길이 * 너비 * 높이) 와이어 랙을 포함하지 않습니다
무게: 600kg





(3) 신청:

모터 로터 니들 권선기는 HM, 의료 기기, 가전 제품 및 전기 자동차와 같은 많은 분야에서 브러시리스 모터의 외부 로터 권선에 적합합니다.





(4) 기능 및 특성:

1. 모터 니들 권선기는 다극 BLDC 전기자 코일 권선에 적합합니다.수동 로딩 및 언로딩, 자동 클램핑, 와인딩 및 전단.

2. 프레임은 두꺼운 4080 알루미늄 프로파일을 채택하고 테이블 플레이트는 주철을 채택하여 진동을 흡수하며 고속으로 감아도 진동이 매우 작습니다.

3. 툴링 및 고정 부품은 하향 포지셔닝 모드, 안정적인 포지셔닝 및 안정적인 조임을 채택합니다.

4. 와이어 클램핑 및 와이어 절단, 라인 부품 구조 컴팩트, 와이어 클램핑 및 와이어 절단이 한 번에 완료됩니다.

5. 다양한 고정자 및 권선 매개변수는 HMI를 통해 신속하게 전환되어 다양한 고정자 요구 사항에 적응할 수 있습니다.

6. 툴링의 빠른 교체; (숙련도와 함께 20분)

7. 전체 알루미늄 합금 보호

8. PLC 제어, 오류 표시

9. 와이어 견고함은 온건하고 부상, 파손 등이 없습니다.

10. 제품의 염도시험은 10mA 이내에서 1분간 실시한다.

11. 장비 안전 지수: CE 표준에 따릅니다.

12. 효율성: 120 rev/min.

13. 비트: 5분 / BLDC 로터.

14. 소음: 60-70 데시벨 이하.





(5) 그림 쇼

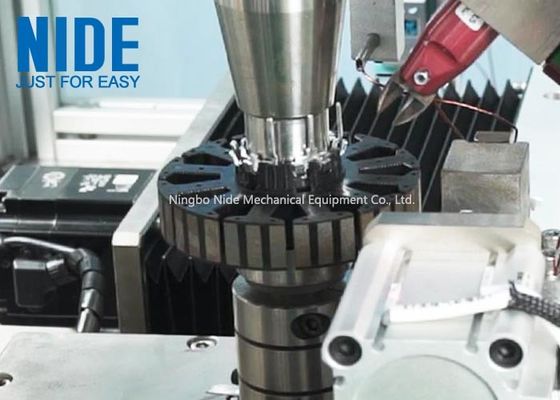

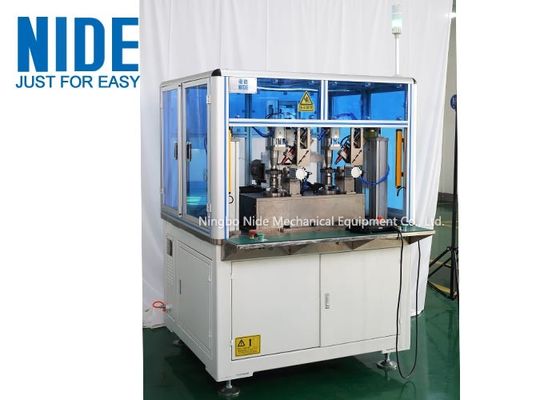

1. BLDC 로터 니들 와인딩 머신

brushless motor BLDC armature needle winding machine needle winder

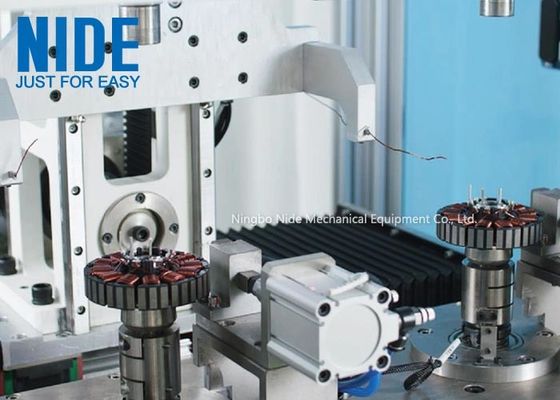

2. BLDC 전기자 바늘 감기 기계

double stations BLDC rotor needle winder motor coil winding machine
