고능률을 가진 주문을 받아서 만들어진 완전히 자동 전동기 장갑판 회전자 생산 라인

고능률을 가진 주문을 받아서 만들어진 완전히 자동 전동기 장갑판 회전자 생산 라인

  • 고능률을 가진 주문을 받아서 만들어진 완전히 자동 전동기 장갑판 회전자 생산 라인
  • 고능률을 가진 주문을 받아서 만들어진 완전히 자동 전동기 장갑판 회전자 생산 라인
  • 고능률을 가진 주문을 받아서 만들어진 완전히 자동 전동기 장갑판 회전자 생산 라인
  • 고능률을 가진 주문을 받아서 만들어진 완전히 자동 전동기 장갑판 회전자 생산 라인
  • 고능률을 가진 주문을 받아서 만들어진 완전히 자동 전동기 장갑판 회전자 생산 라인
고능률을 가진 주문을 받아서 만들어진 완전히 자동 전동기 장갑판 회전자 생산 라인
제품 상세 정보:
원래 장소: 중국
브랜드 이름: NIDE
인증: CCC
모델 번호: ND-ZZX-5R
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: USD(0~150000) per set
포장 세부 사항: 해상 운송에 적합한 나무 케이스
배달 시간: 120일
지불 조건: L/C, T/T
공급 능력: 12라인
접촉
상세 제품 설명
이름: 전기자 제조 생산 라인 사용: 모터 전기자 로터 생산
색상: RAL9010 또는 고객 요구 사항에 따라 유형: 완전 자동
하이 라이트:

전동기 생산 라인

,

전동기 조립 라인


주문을 받아서 만들어진 완전 자동 모터 전기자 회 전자 생산 조립 라인

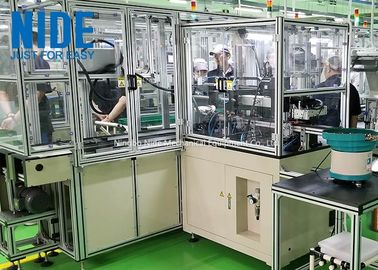

I. 전기자 회전자 생산 라인 소개:
이 자동 생산 조립 라인은 모터 회전자의 제조 생산에 사용됩니다(정류자는 후크 또는 홈일 수 있음).
자동 모터 전기자 제조 라인은 벨트 컨베이어 라인에 의해 전송되고 전면 및 후면 기계는 지능형 자동 생산을 실현하기 위해 미리 결정된 통신 프로토콜에 따라 연결될 수 있으며 공작물 이송, 로딩 및 언 로딩, 감지 및 생산 공정 이송 수동 개입 없이 완료할 수 있습니다.
모터 회전자 생산 조립 라인은 주요 작동 테이블(상부 및 하부 공급 포트 포함), 회전자 샤프트 프레스 기계, 회전자 정류자 프레스 기계, 자동 회전자 절연지 삽입, 이중 플라이어 전기자 회전자 코일 권선기로 구성됩니다. 및 완전 자동 회전자 정류자 스폿 용접기, 자동 회전자 슬롯 쐐기 삽입 기계, 전기자 회전자 정류자 회전 기계, 전기자 회전자 디버링 기계, 완전 자동 회전자 통합 시험기.
이 기계는 벨트 컨베이어를 통해 자동 로터 생산 라인을 형성합니다.
공작물은 콘솔에서 생산 라인에 배치됩니다.
전체 생산 라인은 관련 프로세스에 따라 해당 프로세스를 완료합니다.
마지막으로, 완성된 공작물을 제거하기 위해 하강 포트로 다시 재활용됩니다.
각 공정 장비는 별도의 설정, 표시, 작동, 소리 및 조명 경보와 같은 기능을 가지고 있습니다.
Ⅱ.성능 및 특성
1. 이 자동 회전자 제조 생산 라인에는 전기자 샤프트 프레서, 전기자 회전자 정류자 프레스, 회전자 절연지 자동 삽입기, 이중 플라이 포크 전기자 회전자 와인더, 완전 자동 회전자 정류자 스폿 용접기, 자동 전기자 회전자 슬롯 쐐기 삽입기, 회전자 정류 마무리 터닝 기계가 포함됩니다. , 회전자 정류자 디버링 기계 및 완전 자동 전기자 회전자 시험기.
2. 완전한 로터 제조 라인 장비는 자동으로 연결되거나 독립적으로 작동될 수 있습니다.
3. 다양한 평면 구성을 위한 강력한 벨트 컨베이어 시스템과 결합된 고급 및 정교한 호스트 제조 기술.
4. 인력을 크게 절약하고 노동 강도를 줄이며 생산 및 품질을 효과적으로 향상시킬 수있는 단순성, 유연성, 고효율 및 신뢰성의 장점이 있습니다.
5. 고강도 모든 알루미늄 프레임 구조, 간단하고 우아한 외관.
6. 주 작업 콘솔은 전체 생산 시스템에 대한 중앙 집중식 디스플레이 모니터링 및 조회를 수행할 수 있으며 수동 입력 명령으로 제품의 프로세스 상태를 읽고 쓸 수 있어 제품 처리 프로세스를 변경할 수 있으며 작업이 더 많이 수행됩니다. 인간화.
7. 공압 이송 라인과 비교하여 전송 효율이 높고 소음이 적으며 운송 중에 공작물이 손상되지 않습니다.지능형 식별 시스템과 결합된 벨트 이송 구조는 하드웨어 및 소프트웨어의 유연성을 실현하고 배선을 보다 유연하고 다양하게 만듭니다.
8. 전체 로터 제조 라인은 자동 식별 제어 시스템을 채택합니다.각 프로세스는 공작물의 가공 상태를 자동으로 읽고, 쓰고, 식별할 수 있으므로 라인 본체가 복잡하고 다양한 생산 프로세스 요구 사항에 더 잘 적응할 수 있습니다.
9. 고객은 제품 유형, 기술 지표 및 생산 요구 사항과 같은 실제 조건에 따라 다양한 모델을 매우 효율적이고 실용적인 자동 생산 라인으로 구성할 수 있습니다.
III. 주요 장비 매개변수
우리는 고객의 요구에 따라 기계를 사용자 정의할 수 있습니다. 필요한 경우 당사에 문의하십시오.
NS.기계 매개변수를 누르는 자동 전기자 회 전자 정류자

상품명 모터 전기자 정류자 프레스 기계
전기자 외경: 20-60mm
샤프트 외경: 3-15mm
샤프트 길이: 32-250mm
전기자 슬롯 번호: 8-24 슬롯
정류자 OD: 8-40mm
속도 진폭 변조: 0-670Hz
공기 소스: 6-6kg/cm2
총 전력: 1.0KW
전원: AC220V, 50/60Hz
무게: 약 400Kg
치수: 910*880*1300mm


NS.더블 플라이어 와인더 전기자 코일 와인딩 머신 매개변수

상품명 전기자 회전자 코일 권선기
철사 직경: 0.25~1mm
전기자 외경: 20~60mm
전기자 스택 길이: 10~60mm
슬롯 유형: 스트레이트 슬롯(36슬롯 이하)
전기자 슬롯 번호: 홀수, 짝수 슬롯
계산 범위: 0~99999
정류자 직경: 18~40mm
플라이 포크 속도: 0~3000rpm
인덱싱 속도: 0~3000rpm
행동 과정: 싱글 액션, 자동
기압: 4~6kg/cm2, 0.5-0.7MPa
기계 힘: 4KW
온도: -10~40ºC
습기: 40~90%
전원 공급 장치: 3상 380V±10% 50/60Hz
총 무게: 약 1,180kg
치수: 2000(길이)×1300(폭)×1800(높이) mm3
생산 효율성: 800-900set/class(12slot 24hook, 20turns 기준으로 계산)


씨.완전 자동 모터 전기자 정류자 스폿 용접기 매개 변수

상품명 전기자 정류자 핫 스테이킹 기계
로딩 방법: (아래 세 가지 방법 중 하나 선택)

1.수동 로딩/언로딩
2. 가이드 레일을 수동으로 밀어 로드/언로드
3. 실린더 로딩/언로딩

인덱싱 방법: 서보 인덱싱
정류자 유형: 후크 또는 라이저
철사 직경: 0.2mm-1.0mm
전기자 직경: 20mm-60mm
전기자 스택 길이: 10mm-60mm
샤프트 길이: 50mm-250mm
정류자 직경: 10mm-40mm
샤프트 직경: 3mm-17mm
정류자 후크/라이저 번호: ≥3
제로 찾기 방법: 수동으로 전기자를 배치하고 위치 지정을 위해 실린더 드라이브 한 블록
압력 제어 방법: 스프링 + 실린더 + 압력 감지
용접 헤드 냉각 방법: 수냉
매개변수 설정: 터치 스크린 및 전원에 설정, 매개 변수도 설정할 수 있습니다.
전원 제어 방법: 폐쇄 루프 피드백, 높은 정확도, 반전
압축 공기 압력: 4kg/cm2-6kg/cm2
용접 소스 전원: 삼상 AC380V±10% 50HZ 40KW
물 냉각기 힘: 삼상 AC380V±10% 50HZ
기계 무게: 800kg(참고용)
치수: 785(L)x 910(W)x 2100(H)mm 3 (참고용)


IV. 주요 장비 사진 디스플레이

1. 더블 플라이어 전기자 로터 코일 권선기motor winding machine ,armature coil winding machine,rotor winding machine
2. 전기자 정류자 스폿 용접기 핫 스테이킹 머신
armature commutator spot welding machine automatically, hot staking machine
3. 전기자 회 전자 정류기 터닝 머신
armature commutator turning machine automatically
